1. Tại sao phải lắp đặt hệ thống cấp gió tươi cho tòa nhà, văn phòng?

Đa số các tòa nhà văn phòng đều sử dụng điều hòa để trao đổi nhiệt và không gian hoạt động tương đối kín và gần như không có sự trao đổi gió tự nhiên. Đối với một số văn phòng được thiết kế mặt trước là kính còn lại giáp với những tòa nhà khác vì vậy việc tạo được không gian thoải mái khi chỉ sử dụng điều hòa là không khả thi.

Một số khách hàng khi được tư vấn phương pháp lắp đặt hệ thống thông gió cấp gió tươi thì bảo không cần thiết vì nghĩ là bản thân điều hòa thổi hơi lạnh ra rồi không cần thiết phải cấp gió tươi vào nữa. Đây là suy nghĩ sai lầm vì điều hòa chỉ trao đổi năng lượng khi hoạt động, lượng không khí trong phòng chỉ tuần hoàn và được làm lạnh thông qua dàn lạnh. Vì vậy khi trong không gian điều hòa kín thì lượng khí O2 sẽ ít dần và CO2 tăng do con người trao đổi khí. Chưa tính mùi, vi khuẩn do con người mang vào và tuần hoàn trong không gian kín qua thời gian vi khuẩn sẽ sinh sôi rất nhanh. Điều này lý giải tại sao khi trong phòng có một người bị cảm cúm thì chắc chắn cả phòng sẽ bị lây.

Để tạo được môi trường làm việc thoải mái và tránh những nguy cơ tiềm ẩn trong môi trường điều hòa không khí thì chúng ta cần phải lắp đặt hệ thống cấp gió tươi.



2. Tiêu chuẩn thiết kế hệ thống cấp gió tươi

Thiết kế hệ thống thông gió có nhiều tiêu chuẩn áp dụng. Theo tiêu chuẩn Việt Nam TCVN lượng khí tươi cần cung cấp tuối thiểu cho 1 người trong 1 giờ là 20 m3. ngoài ra chúng ta có thể áp dụng một số tiêu chuẩn mang tính quốc tế như TV Singapor CP 130 - 1999, tiêu chuẩn AS của Úc, tiêu chuẩn ASHRAE 6 - 1981...

3. Một số phương pháp tính toán lưu lượng và chọn thiết bị quạt.

3.1 - Có rất nhiều phương pháp thiết kế cấp gió tươi cho tòa nhà, chúng tôi sẽ liệt kê vài phương án hay sử dụng nhất cho văn phòng.

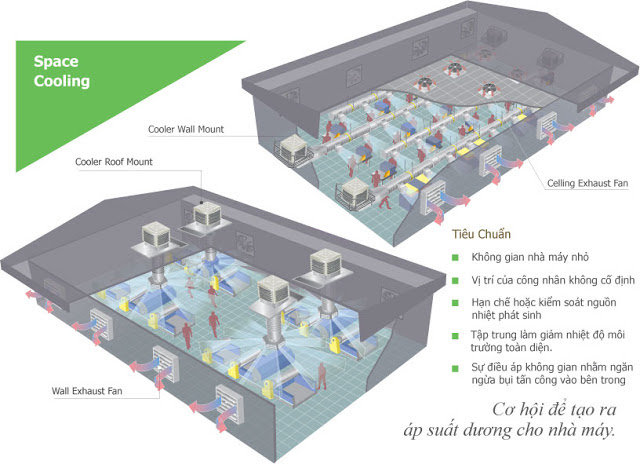

a, Hệ thống gió 1 hàng chỉ cấp gió tươi: Với phương  pháp này sử dụng quạt và kênh dẫn gió cấp vào không gian điều hòa, thông thường sẽ cấp vào hộp hồi của dàn lạnh ( dàn lạnh điều hòa dấu trần nối ống gió) hoặc cấp trực tiếp vào dàn lạnh cho máy âm trần ( cassette). Phương án cấp gió tươi này gọi là phương án thông gió theo áp suất dương có nghĩa là khi cấp gió vào phòng mà không hút ra thì áp suất trong phòng sẽ tăng lên và tạo ra áp suất dương đẩy một phần không khí ra ngoài theo khe hở của cửa chính và cửa số hoặc thải ra 1 lượng lớn khi mở cửa.

Tư vấn thiết kế hệ thống cấp gió tươi cho tòa nhà, văn phòng

b, Hệ thống thông gió 1 hàng chỉ hút gió thải: Phương pháp này giống trên nhưng nó tạo ra áp suất âm trong phòng để hút gió tươi từ khe cửa sổ và hành lang vào. Phương án này chỉ hiệu quả khi không gian văn phòng nhiều cửa sổ và không giáp với những tòa nhà khác.

Tư vấn thiết kế hệ thống cấp gió tươi cho tòa nhà, văn phòng

c, Hệ thống thông gió 2 hàng kết hợp dùng quạt:là phương pháp kết hợp cả 2 phương án trên.

Tư vấn thiết kế hệ thống cấp gió tươi cho tòa nhà, văn phòng

Ưu điểm là tạo ra môi trường thông thoáng và kiểm soát được lượng không khí hút vào và thải ra.

3.2 - Tính toán lưu lượng thông gió.

Tính toán lưu lượng gió tươi dựa vào m2 sàn từ đó tính ra được số người hoạt động trong văn phòng.

Dựa vào tiêu chuẩn gió tươi tính ra lượng gió cần thông gió trong 1 giờ hoặc sử dụng bảng dưới đây:

Table 1 - Outdoor air supply requirement for comfort air-conditioning

Type of buiding/

Occupancy

Minimum outdoor air supply

L/s per floor area

m³/h per m² floor area

Restaurants

2.80

10.00

Dance halls

5.30

19.00

Ofiices

0.65

2.30

Shop, supermarkets and

department stores

1.00

3.60

Lobbies, concourses and corridors

0.25

0.90

Classrooms

2.60

9.20

Theatres and cinemas

2.00

7.30

Factories and workshops





Light

1.20

4.30

Medium

0.70

2.60

High

0.35

1.30

Hotel guest rooms

15 L/s per room

54 m³/h per room
